天尚电气总工

注册电气工程师（供配电）

高级工程师

培 训 ing

本次课程要点：

• 施工图出图流程

• 设计说明内容、章节

• 施工图设计深度

• GB51309内容宣贯

• 消防设计说明

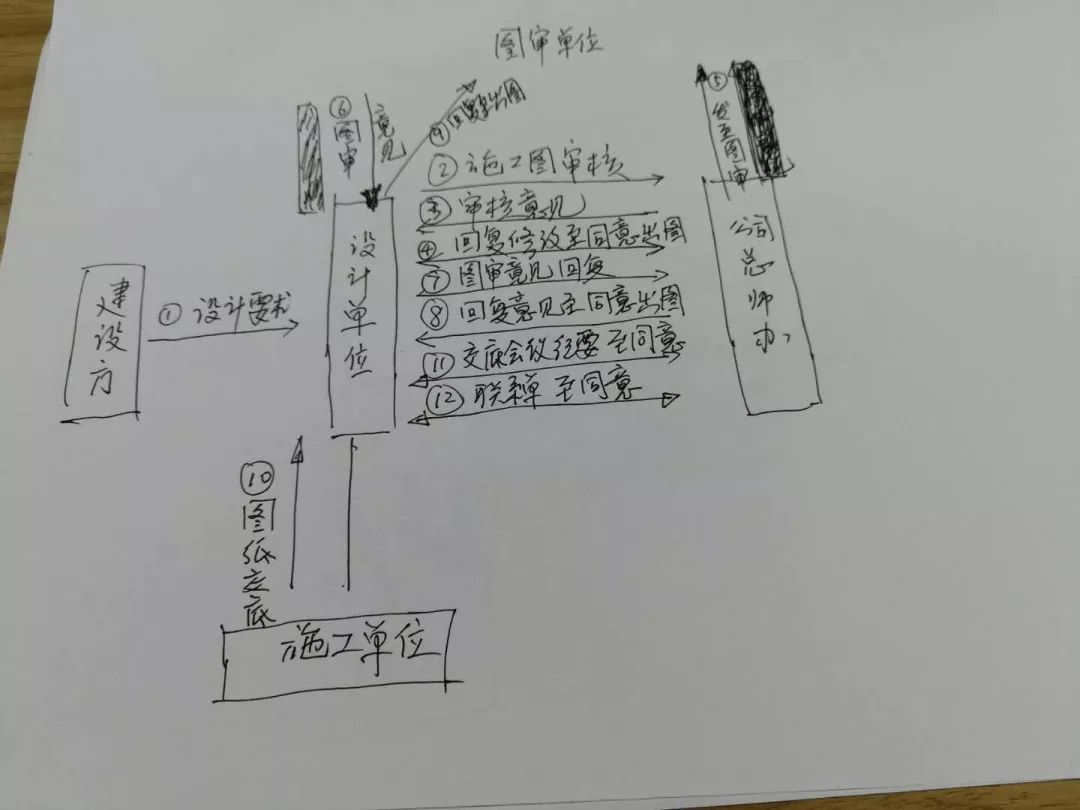

张工手绘了施工图出图流程，在此基础上，详细地讲述了施工图从总师办助理分发到总工，再到总工审核完成返回设计单位，每个环节所需时间以及注意点，提醒设计师对总师办审图意见要认真对待，避免强条和应字条出现。

张工提醒要参照《民用建筑工程电气初步设计深度》图样、《民用建筑工程电气施工图设计深度》图样等图集设计深度等国家标准来进行设计。每个项目工程概况不一样的话，其负荷等级、消防等级、防雷等级等也是不一样的，这牵扯到许多强条。若设计人员提供给总师办的信息不清楚的话，总师办无法判断建筑项目具体情况，就需要花很长时间去了解这个项目，审图时间将会被延长。另装修设计图审要提供装修本体的概况和装修内容的概况。设计说明内容、章节和施工图设计深度新版内容需要大家仔细研读、认真学习。

本次培训的主要内容包含应急照明分类、标准之初步解读、住宅建筑全新解决方案等等。

《建筑照明设计标准》将应急照明分为备用照明、疏散照明、安全照明。其中备用照明用于确保正常活动继续或暂时继续进行的应急照明；疏散照明用于确保疏散通道被有效地辨认和使用的应急照明；安全照明用于确保处于潜在危险之中的人员安全的应急照明。

GB 51309-2018《消防应急照明和疏散指示系统技术标准》自2019年3月1日开始实施。张工提醒选择应急照明和疏散指示在什么场合应用，首先要看《建筑设计防火规范》GB50016，要分清母规和子规。

消防应急照明和疏散指示系统有4种分类，分别是集中电源集中控制型、自带电源集中控制型、集中电源非集中控制型、自带电源非集中控制型。

• 集中控制型两种在设有消防室和火灾自动报警的情况下应用，这种情况下应急照明和疏散指示带有地址，可以按照地址的要求控制它的量和面，并且它的状态信息也可以反馈到集中控制型的控制器里面。这种情况下，灯具正常是低于36伏的A型灯具。

• 非集中控制型是没有控制器的，只有集中电源和应急照明箱两种。非集中控制型一般不在承载火灾自动报警系统的建筑里面应用。其中，集中电源型也是使用A型灯具。正常情况下，疏散指示灯常亮，应急照明是非持续的，不亮的；火灾情况下，主控电源停电，集中电源型靠蓄电池供电，自带电源靠灯具自带蓄电池供电。

消防应急灯具按照电源电压等级分类分为A型消防应急灯具和B型消防应急灯具，两种使用场景均有规定。

张工还提醒：设置消防控制室的场所应选择集中控制型系统；设置火灾自动报警系统，但未设置消防控制室的场所宜选择集中控制型系统；其他场所可选择非集中控制型系统。

集中控制型系统一般在比较大型的建筑、建筑群应用，其疏散指示方向是可变的，是有疏散指示方案的。住宅建筑中，当灯具采用自带蓄电池供电方式时，消防应急照明可以兼用日常照明。张工建议疏散应急照明系统单独做一张图，包含采用系统（集中控制型OR非集中控制型）、灯具类型、灯具持续供电时间、消防管线、大小型、防火等级等等。

张工还对灯具设计一般规定、照明灯设计要求、标志灯设计要求、人员密集场所定义、系统配电设计、应急照明配电箱的设计、集中电源的设计、应急照明控制器的设计、系统通信的设计、系统控制设计的一般规定、非火灾状态下的系统控制设计、火灾状态下的系统控制设计、备用照明设计等等都做了说明。并对现场设计师提出的关于消防、应急照明、疏散指示等问题作出解答。
