7月25日晚上，天尚设计集团培训部组织召开了一场培训，邀请到了天尚设计集团电气总工张亨福老师和大家探讨交流潮湿场地电气设计要点。
——本期培训导师 张亨福——
天尚设计集团电气总工
本期培训两个要点： 1、水下及潮湿环境电气设备设计与安装 2、等电位联结安装
水下及潮湿环境电气设备设计与安装
安全用电的重要性不言而喻，尤其是水下及潮湿环境电气的设计与安装更是需要设计师在设计过程中谨慎小心。张亨福老师通过不同“潮湿”环境入手，包括：景观水景、浴室、桑拿、公共浴池、水产摊位等方面深入浅出地讲解相关规范。
张亨福老师首先讲解了浴室各区域内允许布置的用电设备及开关设备，控制设备及附件的相应规定。
▼浴室
浴室0区、1区、2区以外的电气设备防护等级建议不低于IPX4；容易遭受水喷淋的电气设备，防护等级不应低于IPX5；0区、1区中允许使用的用电设备的电源回路接线盒、交流25V或直流60V的SELV或PELV回路附件、插座不应低于IPX4，还要有相应的防电击措施。

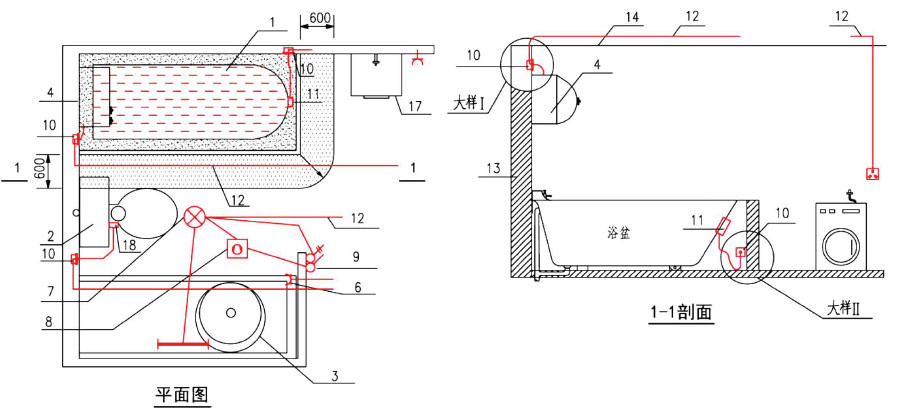

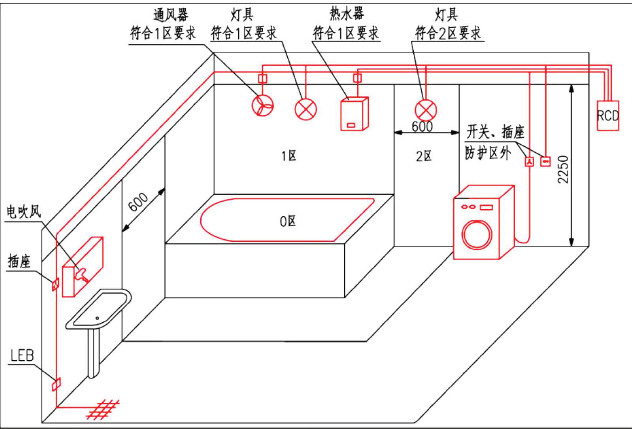

▼浴室平面图
接着，张亨福老师讲解了游泳池的相关规定。

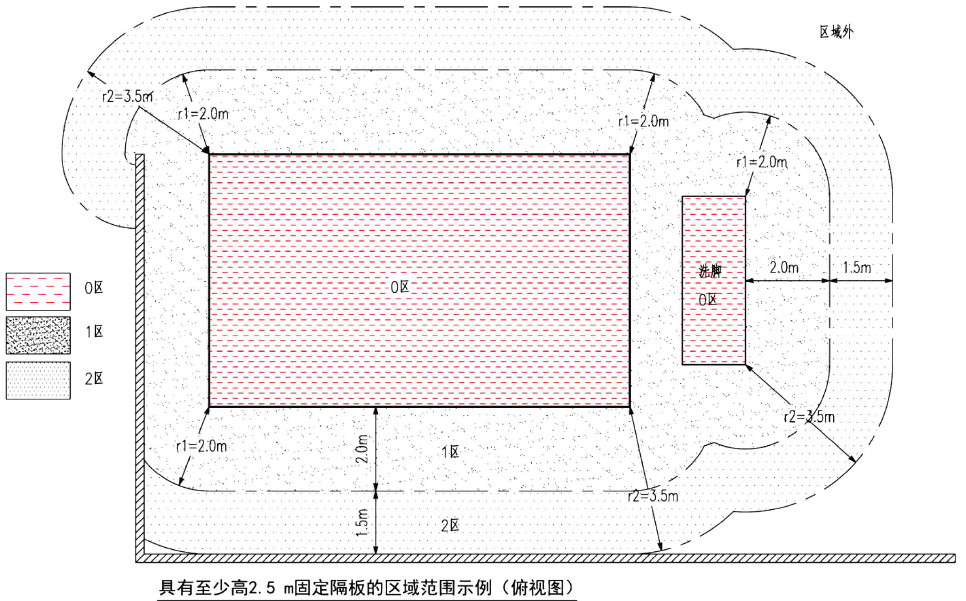

▼游泳池
游泳池常见的用电设备方案包括水处理设备、循环泵、一体化过滤装备、照明灯具和清洗设备预留插座。每个设备都需要注意防电击措施，应采用非导电材料的连接水管，并配有自动切断电源措施，防护等级不低于IPX5，潜水排污泵防护等级为IPX8。
▼游泳池

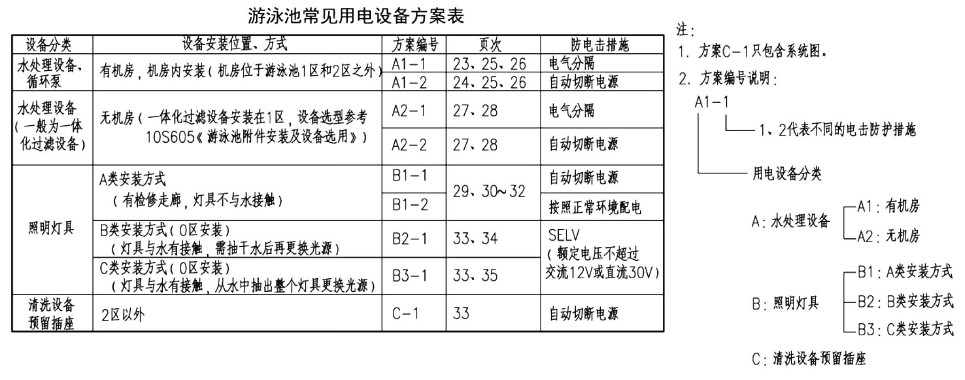

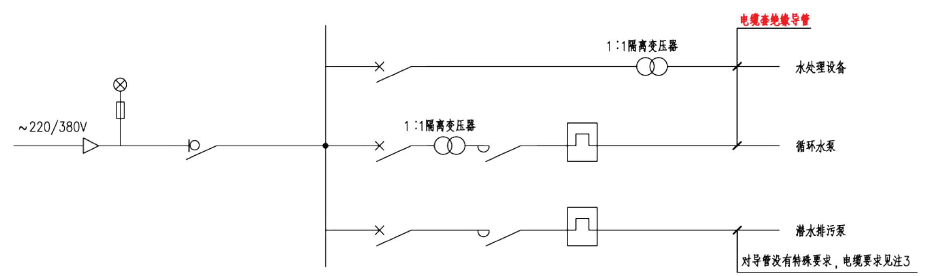

▼游泳池常见用电设备方案表
除此之外，还有喷水池的相关规定。
▼喷水池

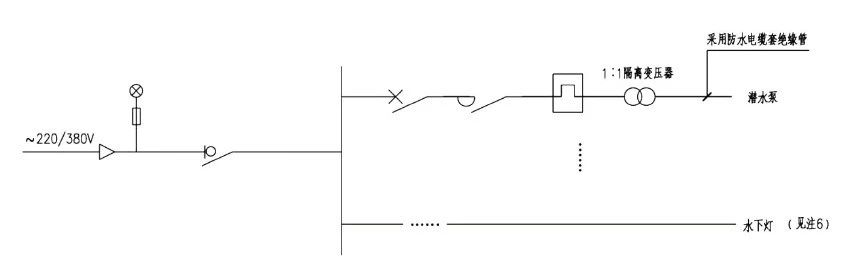

为了提高安全性，喷水池水泵建议优先采用离水泵，设在1区以外的泵坑内（当喷水池有可能进人时按游泳池要求设计，泵坑设置在相当于游泳池2区以外）；无人进入的喷水池可采用潜水泵，潜水泵设在喷水池内。
▼喷水池

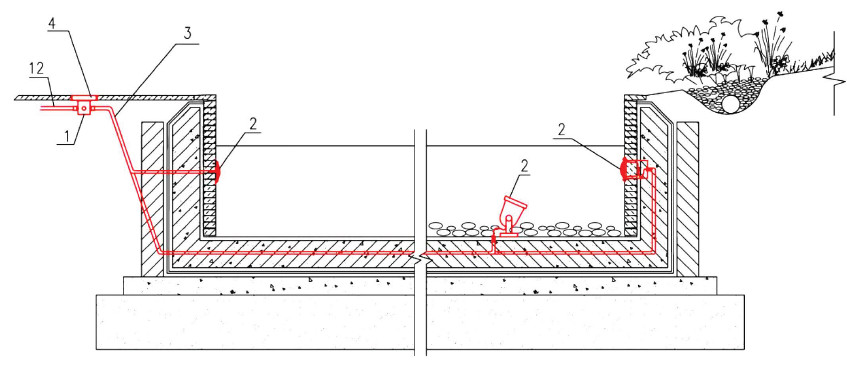

▼喷水池剖面图

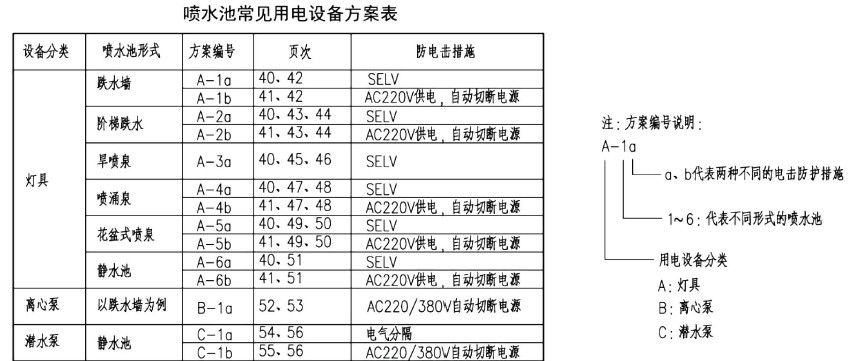

▼喷水池常见用电设备方案表
最后，张亨福老师也简单讲解了桑拿房和水产品市场的相关规定，参与交流的学员们受益匪浅。
▼桑拿房平面图和剖面图
▼水产品市场
等电位联结安装
等电位联结可以更有效地降低接触电压值，还可以防止由建筑物外传入的故障电压对人体造成危害，有效提高电气安全水平。
这里张亨福老师只讲解了局部等电位的相关规定。

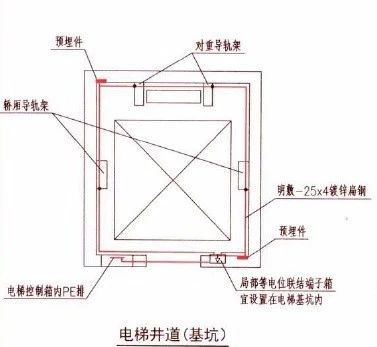

▼电梯井道
▼配电间或电气竖井
张亨福老师重点强调在设计配电间或电气竖井时需要在旁边增加一个敷设电位均衡线。

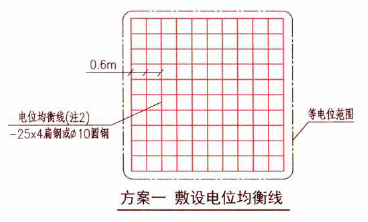

▼敷设电位均衡线
培训小结
本期培训，干货满满。经过培训，大家对潮湿场地电气设计有了更深一步的了解，对其中的规定和设计的要点也有了清晰的认识。相信大家在今后的电气设计中，能给予客户更合理安全更舒适美观的设计方案。
