530日晚上,天尚设计集团培训部组织召开了一场培训,邀请到了辽宁大禹防水集团浙江区工程副总魏登利老师为大家讲解关于防水设计方面的误区及优化建议



本期培训导师

魏登利

辽宁大禹防水集团

浙江区工程副总



本期培训共分为五个部分

  1. 渗漏——建筑的一颗脓疮

  2. 始于源头根深叶茂的防水乱象

  3. “与结构满粘”为核心的基本原则

  4. 防水工程中的质量、造价、工期问题

  5. 高品质满粘防水材料简介


1

渗漏——建筑的一颗脓疮



魏老师首先向大家介绍了现在建筑渗漏的现状,屋面渗漏率高达95.33%,地下室、后浇带、沉降缝、伸缩缝渗漏率甚至达到了100%。建筑渗漏如一颗脓疮,十年不瘉。




2

始于源头根深叶茂的防水乱象

居高不下的渗漏率缘于防水行业标准乱、设计乱。现在常见防水设计比较关注等级、道数、材料、正/倒置、防水施工面与保护层,进行具体的防水作业时,存在细化程度不足的缺陷。




而魏老师觉得,除以上内容外,建筑防水抗渗设计根据项目规模的大小,应该多层次,更细化展开,包括:

1.结构自防水考虑对结构施工中的质量尤其是养护应充分关注;

2.深化排水与疏水措施考虑,并作为防水的前提条件

  (1)大跨度顶板上的排水泄洪防蓄水措施

  (2)屋面平面的排水与排气减压措施

3.强调柔性防水的本质必须是防水层与结构形成高强度满粘;

4.深化防水节点详细做法设计清单化,明确相应的施工要求。



另外,魏老师认为,现行的规范与图集中的做法,有几点值得商榷:

  1. 未强调与结构层的直接复合,形成与结构层的互补关系,皮肤式防水思想未进规范防渗思路。

  2. 可用材料选项过于宽泛,对于设计起不到引导作用。

  3. 机械给出找平、找坡等防水施工条件,防水施工观感较好,但对防水效果有害。

  4. 防水设计落后于实际需求。


3

以“与结构满粘”为核心的基本原则

魏老师根据自身经验提出了进行防水作业时应该遵守的基本原则

以“与结构满粘”为核心,以结构自防水为基础,注重工序的优化和节点的控制。

1.柔性防水的质量原则:防水层与结构层的高品质满粘;

2.为满足与结构的满粘,底板须采用预铺反粘工法及相应卷材,卷材上不设砼保护层;

3.为满足与结构的满粘,结构砼应进行原浆收光,防水前不宜设找平层;

4.地下室以结构自防水为基础,砼结构的养护应视为结构防水的措施之一;

5.除特殊施工要求外,顶板防水层应在结构砼浇捣后立即完成,以利于防水效果及总体工期节约;

6.节点是防水工程的基本要求,施工的专业与精细化是前提;

7.严格贯彻“先节点,后大面”,必要时应节点验收后进行大面施工。




4

防水工程中的质量、造价与工期



对于防水工程中的质量、造价与工期问题,魏老师提出要“抓要害,牵牛鼻子”的做法,



质量方面】做到大面满粘,并利用负面清单制控制节点,保障防水工程质量控制有点有面。


【成本控制方面】首先要选择合理的材料,节省直接成本;其次要优化做法方案,节省综合成本;最后合理统筹工期,将总进度关键节点由串联变成并行,节省工期成本。

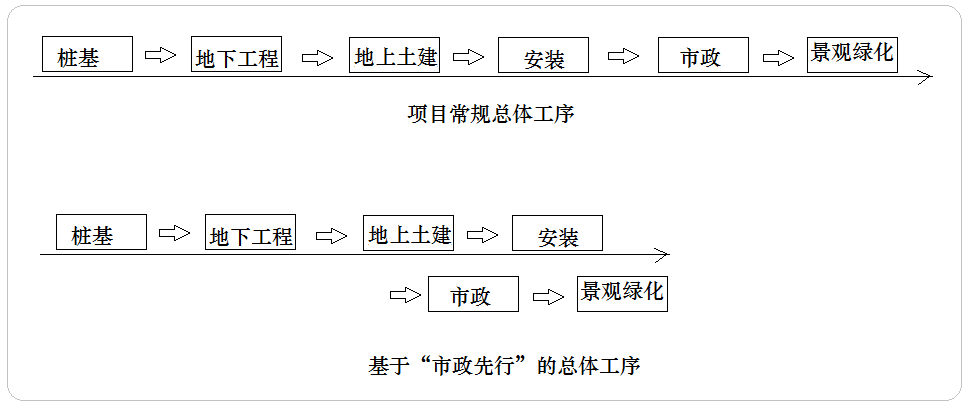

【节省工期方面】魏老师提出“防水前置、推动市政先行”的做法,可节省大量工期时间,也进一步从施工时间的宽裕、基层品质的稳定两方面保证了防水工程的质量。



5

高品质满粘防水材料简介


最后魏老师向大家介绍了几种高品质满粘防水材料及用途:

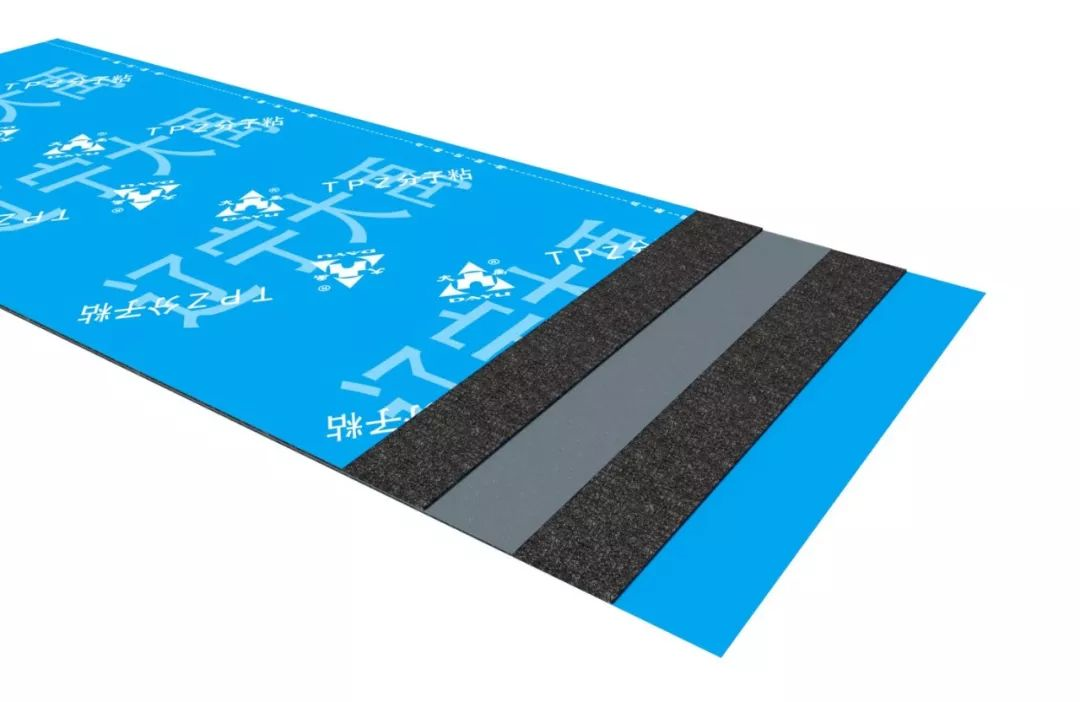

1、TPZ红芯分子粘高分子卷材(非常适宜于顶板、屋面、侧墙,按GB/T35467-2017,属于湿铺卷材中胎体高分子膜基H类,双面粘)


2、纤维增强型TPZ红芯分子粘高分子卷材(底板专用,非公建项目)


3、聚乙烯胎改性沥青卷材/自粘改性沥青卷材(适于顶板,屋面,与非固化复合或单用,SBS升级版,在拉力、延伸率、不透水性等方面指标远高于传统改性沥青卷材 )


4、聚乙烯胎自粘改性沥青卷材(纤维覆面或砂粒覆面) (底板专用,公建)

5、1.2厚非沥青基自粘胶膜防水卷材(底板专用,或地连墙外防内贴)


6、非固化沥青涂料(地下室顶板、屋面)


7、单组份聚氨酯涂膜(适于不易开裂的结构面)


8、喷涂速凝橡胶沥青涂膜(适于不易开裂的结构面,施工工期快捷)




经过培训,大家对防水设计有了更深一步的了解,对其中的问题和设计优化也有了新的认识。相信在今后的防水设计中,能进一步优化设计方案,给予客户更合理更全面的设计方案。
